Un singur cristal: structură, metode de creștere și aplicații industriale

Întrebați un metalurgist de ce o lamă de turbină cu reacție este turnată ca un singur cristal, iar răspunsul se rezumă la un singur fapt: limitele cerealelor sunt acolo unde materialele eșuează mai întâi. La temperaturi de peste 1.000 °C, acele nepotriviri la scară atomică devin locuri de nucleare pentru goluri de fluaj și fisuri. Îndepărtați complet granițele, iar același aliaj pe bază de nichel poate funcționa cu aproximativ 100 °C mai cald decât echivalentul său turnat în mod convențional.

Același raționament conduce industria semiconductoarelor. O placă de siliciu de 300 mm trebuie tăiată dintr-un lingou de un singur cristal, deoarece orice limită de cereale sub un tranzistor ar împrăștia purtătorii de sarcină și ar crea defecte electrice. Monocristalele nu sunt o curiozitate de laborator de nișă; ele sunt fundamentul structural al electronicii moderne, propulsiei aerospațiale și opticii de precizie. Acest articol explică ce este de fapt un singur cristal, cum funcționează metodele convenționale de creștere, unde cristalele unice oferă cea mai mare valoare și ce să verificați înainte de a le specifica sau cumpăra.

Ce este un singur cristal?

Un singur cristal este un solid în care rețeaua cristalină este continuă și neîntreruptă pe întregul volum. Aranjamentul periodic al atomilor se repetă în trei dimensiuni fără întrerupere, motiv pentru care un singur cristal este uneori descris ca un grăunte gigant. Nu există granițe, regiuni neorientate și discontinuități structurale la scara rețelei.

Această definiție separă monocristalele de celelalte două structuri în stare solidă, de obicei, inginerii aleg între:

Consecința practică a acestei uniformități este predictibilitatea. Într-un singur cristal, modulul elastic, conductivitatea electrică și dilatarea termică pot fi exprimate în funcție de orientarea cristalografică. Într-o parte policristalină, aceste proprietăți sunt mediate pe milioane de granule orientate aleatoriu, astfel încât performanța de vârf direcțională dispare.

De ce eliminarea granițelor de cereale îmbunătățește performanța

Concluzia mai întâi: granițele de granule sunt cea mai slabă verigă din microstructura unui material, iar îndepărtarea acestora îmbunătățește rezistența la temperatură ridicată, comportamentul electric și transparența optică. Limitele de cereale sunt regiuni de înaltă energie cu împachetare atomică neregulată. Impuritățile tind să se segregă acolo, dislocațiile se adună acolo și crăpăturile se propagă de-a lungul lor. Trei industrii ilustrează efectul practic.

Pale de turbină cu un singur cristal

În secțiunea fierbinte a unei turbine cu gaz, paletele și paletele sunt fabricate din superaliaje pe bază de nichel. Calea de dezvoltare s-a mutat de la turnarea echiaxială la coloane solidificate direcțional și, în sfârșit, la monocristale. Îmbunătățirea este măsurabilă:

Acea creștere cu aproximativ 100 °C a capacității de temperatură se traduce direct într-o eficiență mai mare a turbinei și o ardere mai mică a combustibilului, motiv pentru care practic fiecare motor aerodinamic modern folosește pale monocristal în primele etape ale turbinei.

Plachete semiconductoare

În fabricarea cipurilor, o napolitană de siliciu este tăiată dintr-un lingot monocristal crescut prin metoda Czochralski. Orice limită de cereale din zona activă ar acționa ca un centru de recombinare, provocând curent de scurgere și reducând randamentul.

Transparență optică

În optică, safirul cu un singur cristal este transparent de la ultraviolet prin infraroșu mediu și este suficient de puternic din punct de vedere mecanic pentru ferestre și cupole. Forma policristalină este în cel mai bun caz translucidă, deoarece granițele granulelor împrăștie lumina.

Cum sunt cultivate cristalele unice

Toate metodele de creștere împărtășesc un principiu: ele controlează solidificarea astfel încât un singur nucleu, sau un cristal sămânță, să domine procesul și să nu se formeze boabe noi în fața frontului de solidificare. Trei metode acoperă cea mai mare parte a producției industriale.

Materialul de pornire determină limita superioară a calității cristalului. În creșterea siliciului Czochralski, materia primă este siliciu policristalin rafinat la o puritate de 99,9999999%. În turnarea Bridgman a lamelor superaliaj, topitura principală conține nichel, cobalt, niobiu și alte elemente rafinate cu grijă; orice urmă de impuritate din sarcină ajunge segregată la granițe sau prinsă în cristalul în creștere. Pentru cercetătorii și producătorii la scară mai mică care lucrează cu titan, o materie primă bine caracterizată, cu o morfologie cristalină controlată, scurtează dezvoltarea procesului. CRNMC furnizează cristale de titan cu puritate documentată, astfel încât clienții nu trebuie să se bazeze pe variația de la lot la lot tipică bureților de titan de bază.

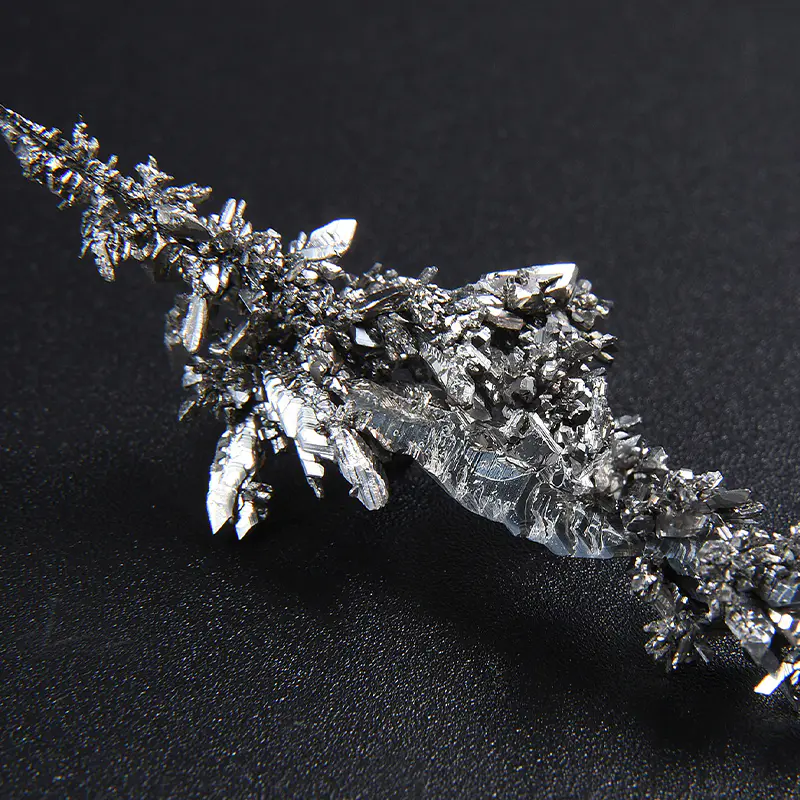

Titaniu monocristal de înaltă puritate pentru cercetare și depunere avansată Acest cristal de titan oferă o puritate de 99,98–99,99% cu o morfologie cristalină controlată, făcându-l un material de pornire de încredere pentru ținte de pulverizare a semiconductorilor și aplicații specializate de cercetare. Vizualizare produs →

Aplicații industriale ale cristalelor simple

Monocristalele sunt utilizate oriunde este necesară consistența proprietăților, performanța direcțională sau puritatea extremă. Distribuția aproximativă a cererii industriale este prezentată mai jos; valorile sunt ilustrative.

Industria semiconductoarelor

Napolitanele de siliciu sunt cel mai mare produs monocristal în volum. Dincolo de napolitană în sine, lanțul de aprovizionare cu semiconductori depinde de materiale cristaline sub alte forme: țintele de pulverizare pentru depunerea fizică a vaporilor au nevoie de o structură controlată a granulelor și de o puritate ridicată pentru a obține o grosime uniformă a peliculei, iar țintele de cupru cu o dimensiune consistentă a granulelor sunt utilizate pe scară largă pentru metalizarea interconectarii. Aceste materiale sunt fabricate cu toleranțe strânse, deoarece un singur defect al unei ținte poate perturba o întreagă rundă de depunere. The segment de materiale semiconductoare de pe site-ul nostru listează formele și clasele relevante ale produselor.

Țintă de pulverizare cu cupru de puritate ultra-înaltă pentru acoperire de precizie Cu o puritate de 99,999–99,9999% și dimensiuni personalizabile, această țintă de cupru asigură depunerea uniformă a peliculei în procesele de acoperire cu semiconductor și optică, reducând contaminarea și defectele. Vizualizare produs →

Aerospațial și generarea de energie

Lamele superaliaj cu un singur cristal sunt cea mai cunoscută aplicație aerospațială, dar aliajele la temperatură înaltă se bazează și pe adaosuri consistente de metal refractar. Niobiul, de exemplu, formează faze stabile de întărire și îmbunătățește rezistența la fluaj în superaliajele pe bază de nichel. Aceleași proprietăți care fac niobiul critic în aliajele de înaltă tehnologie se aplică și magneților supraconductori și componentelor aerospațiale. Urme de contaminare în adiția de niobiu poate destabiliza echilibrul de fază al aliajului, astfel încât producătorii de motoare specifică limite stricte de impurități pentru fiecare lot. Pentru o recenzie mai detaliată, articolul nostru despre proprietățile niobiului explică de ce acest metal apare în atât de multe modele pentru temperaturi ridicate.

Lingo de niobiu de înaltă puritate, de dimensiuni mari, pentru utilizare cu aliaje și semiconductori Acest lingou de niobiu pur 99,99%, disponibil până la 400 mm și 2 tone, acceptă adaosuri consistente de metal refractar în superaliaje și servește ca materie primă cheie pentru țintele de pulverizare de calitate semiconductoare. Vizualizare produs →

Optica si fotonica

Safirul, fluorura de calciu și YAG (granat de ytriu aluminiu) sunt utilizate în sistemele laser, ferestrele cu infraroșu și lentilele de precizie, deoarece uniformitatea lor menține indicele de refracție și absorbția constantă pe toată deschiderea optică.

Ce să specificați atunci când cumpărați materiale cristaline

Cumpărătorii care se aprovizionează cu monocristale sau materii prime pentru cristale evaluează de obicei patru parametri: puritatea, orientarea, integritatea structurală și documentația.

1. Gradul de puritate. Puritatea este de obicei exprimată în nouă: 99,99% (4N), 99,999% (5N) și 99,9999% (6N). Diferența nu este academică. La niveluri de 6N, impuritățile individuale sunt prezente la concentrații de părți pe milion sau mai mici, iar fiecare nouă în plus crește substanțial costul de rafinare.
2. Orientare cristalografică. Deoarece anizotropia este un motiv pentru a utiliza un singur cristal, orientarea trebuie definită pentru proprietatea dorită. O fereastră de safir pentru un dom de presiune, de exemplu, este adesea crescută cu axa optică perpendiculară pe planul ferestrei.
3. Densitatea defectelor. Dislocațiile, precipitațiile și incluziunile degradează performanțele electronice și mecanice. Metodele de caracterizare precum difracția cu raze X și gravarea preferențială relevă densitatea unor astfel de defecte.
4. Trasabilitate. Un furnizor responsabil oferă un certificat de analiză cu o defalcare a impurităților pe element, nu doar un număr de puritate principal.

Relația dintre puritatea materiei prime și randamentul din aval este directă. Graficul de mai jos ilustrează efectul tipic al purității inițiale asupra fracției de cristale fără defecte într-o campanie de creștere.

Aici contează profunzimea procesului unui furnizor de metal. O companie care efectuează purificare, topire, turnare și prelucrare în casă poate controla întregul lanț de la materia primă până la produsul finit și poate verifica rezultatul prin teste de puritate. CRNMC aplică acest model la titan, nichel, cupru, niobiu și alte metale de specialitate, motiv pentru care produsele sale sunt utilizate ca materie primă și produse cristaline în aplicații solicitante.

Întrebări frecvente

Care este diferența dintre un singur cristal și un material policristalin?

Un singur cristal are o rețea atomică continuă, neîntreruptă pe întregul său volum, fără granițe. Un material policristalin este compus din multe cristale mici, sau boabe, care se întâlnesc la granițele granulelor. Limitele de cereale acționează ca bariere în calea transportului de electroni, locuri pentru segregarea impurităților și căi pentru propagarea fisurilor, motiv pentru care cristalele simple depășesc adesea materialul policristalin atunci când aceste proprietăți contează.

De ce sunt folosite monocristalele în paletele turbinei?

Lamele cu un singur cristal elimină limitele de cereale care altfel ar slăbi aliajul la temperatură ridicată. O lamă cu un singur cristal pe bază de nichel poate funcționa cu aproximativ 100 °C mai cald decât o lamă turnată în mod convențional, ceea ce îmbunătățește eficiența motorului și reduce consumul de combustibil.

Cum se măsoară puritatea în metalele cristaline?

Puritatea este de obicei raportată ca procent, cum ar fi 99,99% (4N) sau 99,999% (5N), restul constând din oligoelemente. Spectrometria de masă cu descărcare strălucitoare (GDMS) și spectrometria de masă cu plasmă cuplată inductiv (ICP-MS) sunt metode comune utilizate pentru cuantificarea fiecărui oligoelement. Un certificat de analiză ar trebui să enumere aceste valori lot cu lot.

Poate fi produs orice metal ca un singur cristal?

În principiu, majoritatea metalelor cristaline pot fi cultivate ca monocristale, dar dificultatea practică și costul variază enorm. Siliciul, safirul și câțiva oxizi sunt cultivați în volume industriale. Superaliajele de nichel sunt turnate ca componente cu un singur cristal. Metalele reactive precum titanul și niobiul prezintă o provocare mai mare, deoarece punctele lor de topire sunt ridicate și afinitatea lor pentru oxigen, azot și carbon necesită echipamente specializate.
