Ghid de cupru de înaltă puritate: clase, metode de producție, aplicații și sfaturi de cumpărare
Un manager de achiziții a comparat recent două oferte pentru cupru 4N și a constatat că un furnizor percepe aproape jumătate din prețul celuilalt. Ambele materiale erau 99,99% cupru prin puritate metalică, dar lotul mai ieftin fusese topit din material laminat convențional într-o atmosferă necontrolată, în timp ce celălalt era topit în vid cu turnare controlată. Pe hârtie notele erau identice. Într-o cameră de pulverizare sau un cuptor de lipire în vid, comportamentul nu a fost același.
Cuprul de înaltă puritate nu este un singur produs. Este un set de specificații măsurabile: puritatea metalică, conținutul de oxigen, limitele de impurități și istoricul procesului. Acești parametri decid dacă cuprul funcționează în depunerea de semiconductori, componente de frecvență radio, afișaje cu ecran plat sau conectori de curent ridicat. Înțelegerea modului în care se conectează vă ajută să cumpărați gradul potrivit, să testați proprietățile potrivite și să evitați un lot eșuat.
Cele mai multe greșeli de aprovizionare provin din tratarea purității ca un număr. Un certificat de moară care spune că 99,99% cupru este doar punctul de plecare. Întrebările care urmează contează mai mult: Cum a fost topit cuprul? Care este nivelul de oxigen? Structura cerealelor este suficient de consistentă pentru procesul dumneavoastră? Acest ghid parcurge aceste întrebări în aceeași ordine pe care ar trebui să le pună un inginer de calitate.
Ceea ce contează drept cupru de înaltă puritate
Industria folosește notația „N” pentru a descrie puritatea cuprului. Numărul înainte de N reprezintă numărul de nouă în conținutul de cupru. Cuprul 4N este 99,99% cupru, iar 5N este 99,999%. Tabelul de mai jos rezumă notele care contează în fabricarea electronică.
| Nota | Conținut de cupru | Totalul maxim de impurități | Caracteristica oxigenului | Aplicații tipice |
|---|---|---|---|---|
| 3N | 99,9% | aproximativ 1000 ppm | Nu strâns controlat | Bare colectoare, cabluri, conductori generali |
| 4N OFHC | 99,99% | aproximativ 100 ppm | Sub 5 ppm | Componente RF, ținte de pulverizare, sârmă de lipire |
| 5N | 99,999% | aproximativ 10 ppm | Controlat | Ținte PVD de precizie, lipire de sârmă de vârf |
| 6N | 99,9999% | aproximativ 1 ppm | Strâns controlat | Interconexiuni semiconductoare, depunere avansată |
Ultimele două coloane merită o atenție deosebită. Conținutul de oxigen și distribuția de impurități sunt adesea diferența reală între două materiale cu același grad nominal. În practică, cuprul 5N dintr-o sursă topită în vid poate depăși cuprul 6N dintr-o linie prost controlată într-un proces de depunere a filmului, deoarece tipul defectului și distribuția contează la fel de mult ca numărul total de impurități.
De ce numai 4N nu este suficient
Un certificat 4N precizează doar puritatea metalică. Cuprul care conține 99,99% cupru poate reține în continuare oxigen semnificativ dacă a fost topit și turnat fără protecție împotriva vidului. În timpul lipirii sau pulverizării prin vid, oxigenul formează incluziuni sau goluri care apar ca defecte ale peliculei. Cuprul de înaltă conductivitate fără oxigen adaugă o a doua cerință: oxigenul este de obicei menținut sub 5 ppm. Pentru aplicații cu film subțire și vid, limita de oxigen contează adesea mai mult decât diferența dintre 4N și 5N.
Raportul rezistivității reziduale ca amprentă digitală a procesului
Raportul rezistivității reziduale, sau RRR, este raportul dintre rezistivitatea la temperatura camerei și rezistivitatea aproape de zero absolut. Reflectă efectele combinate ale impurităților și defectelor cristalului. Cuprul recoapt de înaltă puritate prezintă de obicei valori RRR de la 150 la 250, în timp ce gradele de specialitate pentru acceleratorii de particule și magneții de precizie pot ajunge la 500 sau mai mult. RRR este util deoarece este mai degrabă comportamental decât analitic: surprinde starea finală a cuprului după topire, turnare și recoacere, astfel încât două bare cu rapoarte GDMS identice pot diferi în RRR. Atunci când un furnizor nu poate furniza date RRR, acesta este un motiv legitim pentru a solicita mai multe detalii înainte de a se angaja.
Cum se produce cuprul de înaltă puritate
Producția începe cu catod de cupru rafinat electrolitic, care este deja aproximativ 99,99% pur. Atingerea 5N sau 6N necesită pași suplimentari: topirea și degazarea în vid pentru a îndepărta impuritățile volatile, turnarea controlată pentru a evita segregarea și lucru curat plus recoacere pentru a preveni recontaminarea.
Unde impuritățile supraviețuiesc în proces
Fierul, sulful, fosforul și argintul pot rămâne în urme după rafinarea electrolitică, iar oxigenul sau azotul pot fi reintroduși în timpul topirii dacă atmosfera cuptorului nu este gestionată. Fiecare impuritate acționează diferit: oxigenul scade conductivitatea și creează oxidare internă, fosforul modifică comportamentul de recristalizare, iar particulele de fier provoacă defecte de suprafață în peliculele depuse. Prin urmare, controlul procesului determină calitatea produsului final mai mult decât doar testul final.
Total de impurități permise de clasele tipice de cupru de înaltă puritate
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
Diferența dintre 99,9% și 99,9999% pare mică pe hârtie, dar impuritățile permise scad de la 1000 ppm la 1 ppm.
Topirea în vid îndepărtează zincul, plumbul, bismutul și alte elemente volatile care altfel ar rămâne ca incluziuni discrete. De asemenea, protejează topitura de oxigenul și azotul, care sunt cele mai comune surse de recontaminare. După topire, cuprul este turnat sub formă de țagle sau lingouri folosind tehnici care reduc cavitățile de contracție și segregarea, iar laminarea sau forjarea ulterioară este programată astfel încât impuritățile să nu revină de pe suprafețele sculelor.
Pentru o primă evaluare, un certificat lingou de cupru de înaltă puritate este cel mai practic format. Un lingot poate fi urmărit până la o topitură specifică, prelevat pentru testare independentă și apoi laminat sau extrudat în funcție de propriile cerințe, ceea ce vă oferă control mai degrabă decât să vă bazați pe un stoc de depozit generic.
Producător de lingouri de cupru cu ridicata, Companie de lingouri de cupru - Ningbo Chuangrun New M Ningbo Chuangrun este producător de lingouri de cupru și companie de lingouri de cupru, lingoul nostru de cupru este proiectat pentru aplicații de precizie, îndeplinește... Vizualizare produs → Acolo unde este necesar cupru de înaltă puritate
Impactul real al purității cuprului apare în faza de aplicare. În metalizarea interconectării semiconductoarelor, cuprul a înlocuit aluminiul deoarece rezistivitatea sa mai mică îmbunătățește viteza de comutare și reduce consumul de energie. Țintele de pulverizare utilizate pentru depunerea fizică a vaporilor necesită un control strict al purității, deoarece impuritățile din țintă sunt transferate în pelicula în creștere și devin defecte ale dispozitivului.
Aceeași logică se aplică cavităților cu radiofrecvență, ghidurilor de undă și dispozitivelor cu electroni de vid. Cuprul cu conținut scăzut de oxigen și RRR ridicat menține rezistența suprafețelor interne scăzute, ceea ce se traduce direct în mai puțină încălzire și mai puține pierderi de semnal la frecvență înaltă.
Trei piețe care definesc specificația
- Fabricarea semiconductoarelor specifică de obicei 5N sau mai mare pentru procesele de interconectare și strat barieră, unde contaminarea metalică afectează direct randamentul.
- Afișaj cu ecran plat și energie solară producția utilizează în mod obișnuit ținte de cupru de la 4N la 5N pentru straturi conductoare transparente și depunerea stivei de electrozi.
- Noi sisteme energetice , inclusiv ansamblurile de baterii EV și infrastructura de încărcare cu curent ridicat, se bazează pe o conductivitate constantă și pe rezistența de contact stabilă în barele colectoare, conectori și module.
În fiecare dintre aceste cazuri, cumpărătorul nu cumpără cuprul ca marfă. Ei cumpără predictibilitate: aceeași puritate, structură de cereale și răspuns la procesare lot după lot. Dacă sunteți material eligibil pentru depunere, a țintă de pulverizare de cupru cu date documentate privind puritatea, densitatea și dimensiunea granulelor este unitatea de evaluare potrivită, deoarece testează materialul în condiții reale de proces.

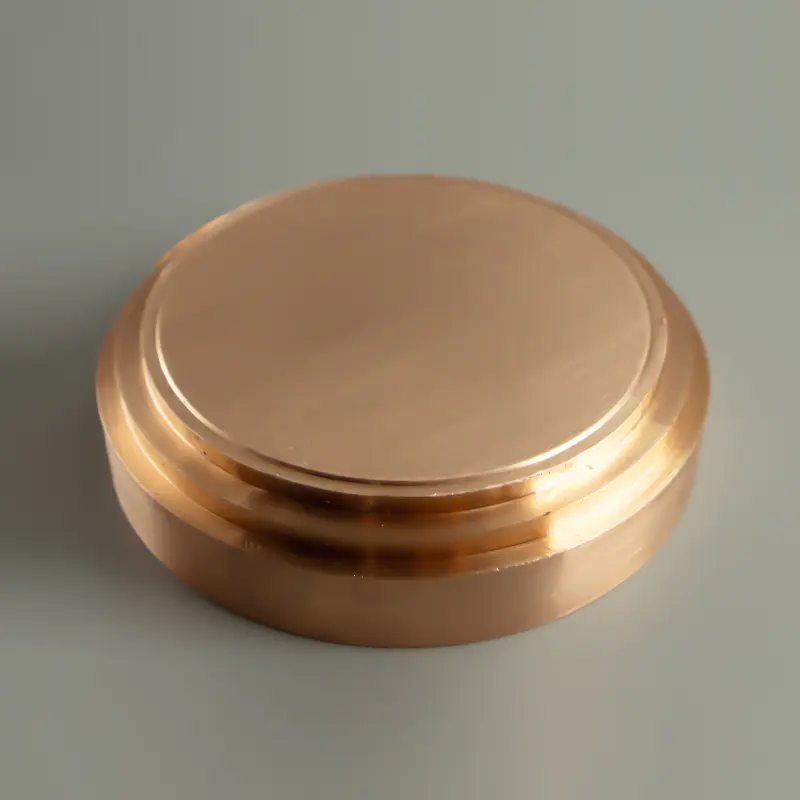

Producător de țintă de cupru cu ridicata, Companie țintă de cupru - Ningbo Chuangrun Nou Ningbo Chuangrun este producător de țintă de cupru și companie țintă de cupru, ținta noastră de cupru este proiectată pentru aplicații de precizie, eu... Vizualizare produs → Ce să verificați înainte de a cumpăra cupru de înaltă puritate
Documente de inspecție și metode de încercare
Căutați rezultate cantitative, nu o etichetă. Impuritățile metalice trebuie raportate din spectrometria de masă cu descărcare strălucitoare (GDMS) sau analiză ICP-MS cu valori în părți pe milion pentru fiecare element. Oxigenul și azotul trebuie măsurate separat cu analizoare de combustie sau de fuziune cu gaz inert, deoarece impuritățile de gaz se comportă diferit față de cele metalice și necesită o metodă de testare diferită.
Trasabilitatea lotului și istoricul procesului
Fiecare lingot, tijă, tub sau țintă ar trebui să facă referire la numerele de topire și turnare. Trasabilitatea contează atunci când un proces din aval eșuează: raportul morii este prima dovadă pe care o veți prezenta pentru a înțelege dacă materialul, unealta sau procesul sunt vinovați. Furnizorii care operează în conformitate cu ISO9001 și IATF16949 mențin de obicei această documentație ca practică standard.
Stare mecanică și formă
Cereți proprietăți recoapte sau prelucrate în funcție de următorul proces. Duritatea, dimensiunea granulației și stresul intern afectează toate comportamentul de prelucrare și performanța componentelor finale. Factorul de formă este la fel de practic: a tijă de cupru se potrivește producției bazate pe prelucrare, în timp ce plăcile, tuburile și formele țintă acoperă majoritatea celorlalte rute.
Producător de tije de cupru cu ridicata, Compania de tije de cupru- Ningbo Chuangrun New Mater Ningbo Chuangrun este producător de tije de cupru și companie de tije de cupru, tija noastră de cupru este proiectată pentru aplicații de precizie, îndeplinește cerințele... Vizualizare produs → Ambalare și depozitare
Nu subestima nici ambalajul. Cuprul de înaltă puritate se oxidează lent la temperatura camerei în aer umed, transformând suprafața maro și formând pelicule neconductoare. Furnizorii care expediază în ambalaje sigilate purjate cu azot sau în folii cu desicant arată că înțeleg materialul. Dacă o tijă sau o țintă ajunge cu oxizi vizibili, istoricul depozitării este deja suspect.
Cumpărarea de la un producător care controlează purificarea, topirea, turnarea și procesarea într-o singură unitate scurtează timpul de calificare și menține consistența lotului sub un singur acoperiș. Ningbo Chuangrun New Materials operează cinci locații de producție și acoperă întregul lanț intern, ceea ce oferă clienților un singur punct de responsabilitate pentru puritate de la topire la forma finită și o comunicare mai simplă atunci când specificațiile se schimbă.
Întrebări frecvente
Este cuprul 4N la fel cu cuprul fără oxigen?
Nr. 4N se referă la puritatea metalică de 99,99%. Fără oxigen este o constrângere separată a conținutului de oxigen. Combinația comună este cuprul OFHC, care este atât 99,99% pur, cât și practic lipsit de oxigen.
Ce metode de testare confirmă puritatea cuprului?
Cea mai fiabilă combinație este GDMS sau ICP-MS pentru impuritățile metalice și analiza de fuziune cu gaz inert pentru oxigen, azot și hidrogen. Un raport util listează fiecare element în părți pe milion, în loc să arate doar un număr de puritate totală.
Fiecare aplicație are nevoie de cupru 6N?
Nu. Puritatea mai mare crește costurile și adaugă dificultate de procesare. Majoritatea componentelor electronice funcționează cu clase 4N sau 5N; 6N este rezervat celor mai sensibile aplicații de semiconductor și de depunere avansate în care o singură impuritate de părți pe milion poate schimba performanța dispozitivului.
De ce două loturi de aceeași notă nominală s-au comportat diferit în procesul nostru?
Cauzele probabile sunt diferențele de conținut de oxigen, structura cerealelor sau stresul intern față de prelucrarea și recoacere anterioare. Două materiale 4N se pot comporta diferit dacă unul a fost topit în vid, iar celălalt nu, motiv pentru care istoria procesului merită la fel de multă atenție ca și certificatul de puritate.
De ce cuprul de înaltă puritate este mai scump decât cuprul standard?
Diferența de preț vine din echipamente, energie și verificare. Topirea în vid, turnarea controlată, testarea analitică de înaltă rezoluție și randamentele mai stricte, toate aduc costuri. O puritate mai mare înseamnă, de asemenea, o toleranță mai mică pentru deșeuri sau abateri ale procesului, astfel încât producătorul absoarbe mai multă reluare internă înainte ca materialul să fie expediat.
